道康寧1-2577三防漆線路板絕緣披覆膠 有機硅防水

  一. 道康寧1-2577（室溫固化彈塑性道三防漆）固化后形成堅固、干燥的表面，以便更好操作、抗磨損性更好。這種三防漆要求有空氣中的濕汽來固化，稍加熱后會加速固化速度。產(chǎn)品含溶劑，也有含低含量揮發(fā)性有機化合物的產(chǎn)品。 道康寧2577是應(yīng)用于印刷電路或者是其它電子基材的薄層材料（一般厚度為幾密耳或者幾微米）。它可以提供環(huán)境的和機械的保護作用，從而顯著地延長元器件和電路的使用壽命。

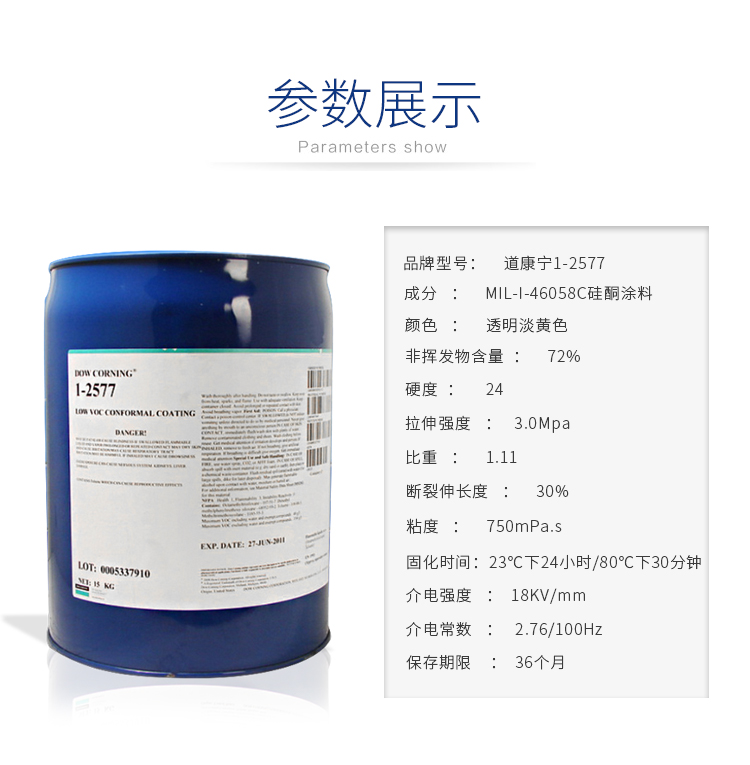

二.道康寧1-255三防漆特性:

·單組分

·低粘度溶劑型

·室溫固化或加入催化劑快速熱固化

·良好的粘結(jié)性

·-60℃(-76℉)~200℃(392F)下穩(wěn)定且有彈性

·含紫外線熒光劑

·優(yōu)良的介電特性

三.道康寧1-2577三防漆用途

四.道康寧1-2577傳統(tǒng)的使用方法

  道康寧1-2577傳統(tǒng)的使用方法是浸漬、噴涂或者是簡單的流動涂法，現(xiàn)在愈來愈多使用選擇性噴涂或全自動點膠設(shè)備。道康寧1-2577可以保護電子印制電路板免受潮濕和污染物的損害，避免短路和對導(dǎo)體和焊點的腐蝕。它還能使導(dǎo)體間的金屬樹枝狀生長和電遷移最小化。另外，應(yīng)用道康寧2577還可以保護電路和元器件免受磨損和溶劑的影響。在對電路板的絕緣性起到保護作用的同時，還提供了應(yīng)力消除作用。 道康寧1-2577披覆膠尤其在極其惡劣的工作環(huán)境中，對于保護電路，保持元器件和線路的低應(yīng)力環(huán)境非常有用。這些惡劣的環(huán)境范圍包括日常的消費者電子產(chǎn)品所處的溫度和濕度極端環(huán)境，到更加惡劣的汽車引擎蓋下的環(huán)境，以及在軍事或者工業(yè)應(yīng)用的環(huán)境。道康寧1-2577線路板三防膠可以以各種形式提供，可以在室溫下固化或者加熱加速固化，適合您不同的工藝要求。大多數(shù)道康寧2577包含紫外線指示劑，能夠使敷形材料在紫外光下可見。主要用途 用于剛性和柔性電路板的保護料。這種溫固化涂料快速固化、單組份、自粘性涂料，固化后形成柔韌的透明的彈塑性涂料，是印刷線路板使用的理想材料，尤其是要求堅韌和抗磨損的線路板。

道康寧1-2577敷形涂料浸涂一次所為獲得最佳粘結(jié)效果，在上

道康寧1-2577敷形涂料前應(yīng)清潔和干燥表面，在大多數(shù)情況下，道康寧1-2577敷形涂料和清潔的基

材表面具有優(yōu)良的粘結(jié)性，如需提高粘結(jié)性，建議使用道康寧1200OS預(yù)處理劑或道康寧1205OS預(yù)處理劑.

如何使用

使用道康寧1-2577敷形涂料時可采用噴涂，浸涂，刷涂或澆涂的方法.對于少量噴涂，可用手動噴槍，將涂料用無水芳香族溶劑

如甲苯或二甲苯稀釋至40%固含量濃度.用于自動噴涂系統(tǒng)時，可用PM A稀釋到50%固含量.道康寧1-2577敷形涂料和PM A的混合物應(yīng)在混合后5天之內(nèi)用完DC1-2577道康寧2577使用方法 通過噴涂、刷涂、流動、浸漬或自動化選擇性方法涂覆。對于噴涂法建議溶劑稀釋到最多不超過60%。對于浸漬涂法，材料可以即時使用，或以溶劑稀釋以便得到更薄的涂層。

應(yīng)當(dāng)注意確保溶劑避免受潮，浸漬槽不使用時要封蓋。在稀釋低揮發(fā)性有機物含量的涂料時，推薦使用道康寧OS-20 硅油。

道康寧1-2577電路板三防漆固化方法 可以用加熱的方法來縮短達到表干所需的時間。當(dāng)使用加熱方時，要有充分間先讓溶劑揮發(fā)，然后再放入熱風(fēng)循環(huán)型烘箱中加熱。通常3密爾（75微米）涂層的固化時間是先在室溫下放置10分鐘，然后再在80°C 溫度下放置10分鐘。如果涂層起泡，或者含有汽泡，應(yīng)在室溫下放置更長的時間，讓溶劑揮發(fā)掉之后，放入烘箱中固化.

相關(guān)閱讀：

1.PCB電路板（印刷電路板）為什么需要使用三防漆？

2.什么是三防漆？三防漆有哪些種類？
