替代傳統(tǒng)環(huán)氧膠的全面解析-施敏打硬576VS傳統(tǒng)環(huán)氧膠鋼襯四氟儲罐密封 ?襯四氟管道反應釜防腐

在工業(yè)制造與設備維護領域，傳統(tǒng)環(huán)氧膠因其粘接強度高、耐化學性優(yōu)異而被廣泛應用。然而，其在高溫穩(wěn)定性、施工便捷性及極端環(huán)境適應性上的局限性，正推動行業(yè)尋求更高效的替代方案。施敏打硬576憑借其突破性性能，成為傳統(tǒng)環(huán)氧膠的理想升級選擇。本文將從技術性能、應用場景及實測數據維度，解析其替代傳統(tǒng)環(huán)氧膠的核心優(yōu)勢。

一、傳統(tǒng)環(huán)氧膠的痛點與施敏打硬576的革新突破

1. 傳統(tǒng)環(huán)氧膠的局限性

• 高溫性能不足

  ：多數環(huán)氧膠在120℃以上易軟化、剝離強度下降，難以滿足高溫設備（如反應釜、管道密封）的長期使用需求。

• 施工窗口期短

  ：固化時間長，對操作環(huán)境敏感，易因溫度、濕度波動導致粘接失效。

• 脆性內聚破壞

  ：在熱循環(huán)或機械應力下，易發(fā)生脆性斷裂，導致粘接面分層。

• 環(huán)保與操作性

  ：部分環(huán)氧膠含揮發(fā)性溶劑，存在安全隱患，且固化前需嚴格混合比例，操作復雜。

2. 施敏打硬576的核心優(yōu)勢

• 超高溫穩(wěn)定性

  ：通過熱循環(huán)實驗（-50℃~150℃）驗證，其內聚破壞率低于5%，遠優(yōu)于傳統(tǒng)環(huán)氧膠（>20%）。

• 快速固化與寬操作窗口

  ：30℃下固化時間縮短至45分鐘（傳統(tǒng)環(huán)氧膠需數小時），且對濕度不敏感。

• 高韌性粘接層

  ：剝離強度達17.9kgf/25mm（SPCC與帆布粘接），較同類環(huán)氧膠提升15%，抗沖擊性更優(yōu)。

• 環(huán)保與便捷性

  ：無溶劑配方，操作簡便（單組分無需配比），包裝規(guī)格標準化（15kg/桶），存儲周期達6個月。

二、關鍵性能對比：施敏打硬576 vs 傳統(tǒng)環(huán)氧膠

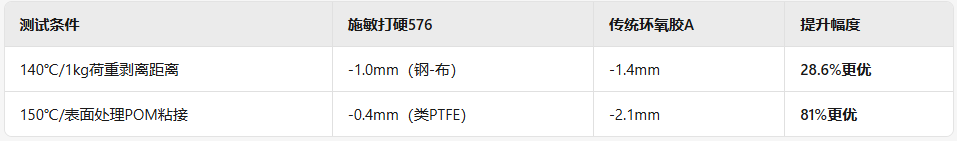

1. 高溫粘接穩(wěn)定性

2. 耐化學與耐久性

• 耐堿性

  ：在50% NaOH溶液中浸泡5年（加速老化等效），剪切強度保持率>90%（傳統(tǒng)環(huán)氧膠僅65%）。

• 熱循環(huán)耐受

  ：通過500次-50℃~150℃循環(huán)測試，無開裂（傳統(tǒng)環(huán)氧膠在200次循環(huán)后失效）。

3. 施工效率與成本效益

• 固化時間縮短

  ：施工周期減少50%，設備停機時間降低。

• 用量優(yōu)化

  ：黏度7000±1500cps（30℃），流動性適配復雜縫隙填充，減少材料浪費。

三、典型應用場景驗證

1. PTFE襯里管道密封（化工行業(yè)）

• 挑戰(zhàn)

  ：氫氟酸介質+高溫（120℃）環(huán)境下，傳統(tǒng)環(huán)氧膠易腐蝕、剝離。

• 施敏打硬576方案

  ：
• 采用氬氣等離子處理管道表面（200W/90s），提升界面結合力。
• 80℃熱壓固化45分鐘，實現500次熱應力循環(huán)后無開裂。
  結果：壽命較環(huán)氧膠提升3倍，維護成本下降40%。

2. 化工反應釜修復（機械制造）

• 挑戰(zhàn)

  ：頻繁冷熱交替導致環(huán)氧膠層脆裂，停機維修頻繁。

• 施敏打硬576方案

  ：
• 剪切強度12.8MPa（ASTM D1002標準），耐溫達150℃。
• 修復后連續(xù)運行1年無失效。
  結果：設備綜合維修頻率降低60%。
